概要特性定格関連リンク劇場・イベントホールに求められる音響特性を実現。理想的線音源を追求した屋内用RAMSAラインアレイスピーカー
概要
- 複数台を連結して使用するアレイスピーカー。
- 広帯域、原音に忠実な再生が可能。
- 高能率かつ高音質のドライバーユニットを採用。
- 新開発ウェイブガイドホーンにより優れた指向制御特性を実現。
（水平指向特性 約90°、垂直指向特性 約10°） - 吊り時は、短時間での施工を可能にする、リギング金具を採用。
- クイックリリースピンを挿入する位置でキャビネット間の角度設定が可能。
- スピコン（NL4FX）に対応した接続端子を搭載。
- 吊り用の穴と、グランドスタック用の穴を準備（可変角度0° ～ 15°）。
- 高分解能のシミュレーションソフトにより、理想的な音場づくりをサポート。
- 防滴モデルWS-LA500AWPは、IPX4（JIS C 0920）の仕様で競技場やステージなど屋外での設置が可能。
指向角度の音圧レベル分布
現場の要求に柔軟に対応可能なリギング
- 吊り時は、短時間での施工を可能にする、リギング金具を採用
- クイックリリースピンを挿入する位置でキャビネット間の角度設定が可能
- 吊り用の穴と、グランドスタック用の穴を準備（可変角度0° ～ 15°）
WS-LA550A、WS-LA500A
WS-LA550AWP、WS-LA500AWP
連結時のイメージ
ラインアレイスピーカー WS-LA500A / WS-LA500AWP 特性

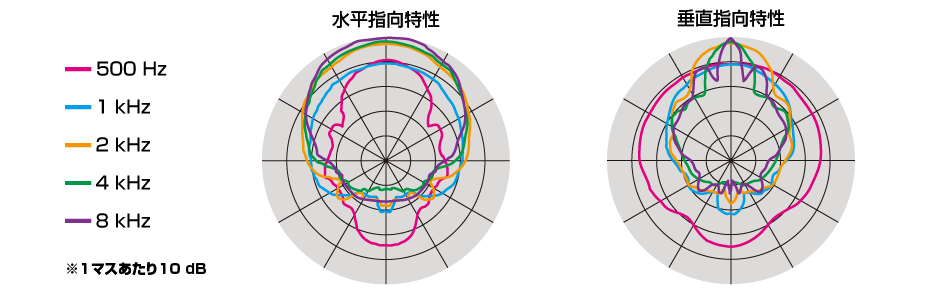

指向特性図

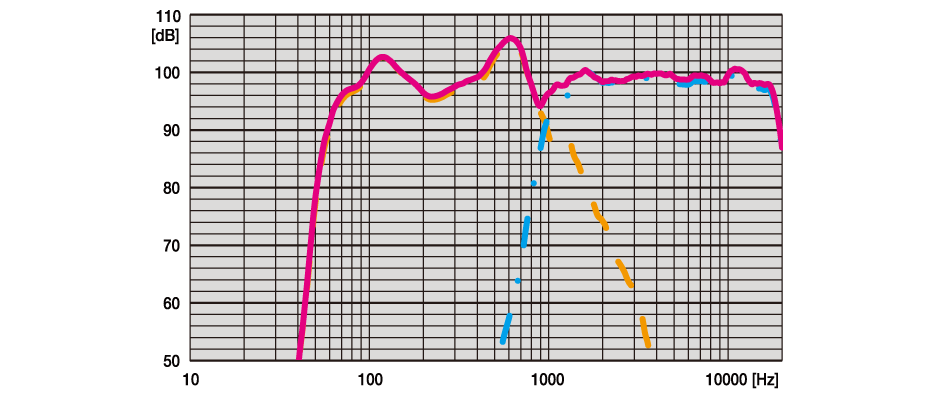

伝送周波数特性
※推奨クロスオーバー周波数、パラメトリックイコライザー設定時の伝送周波数特性（単体特性）
各ユニットのDSPへ、ロー ： 1 W、ハイ ： 1 W 相当を入力

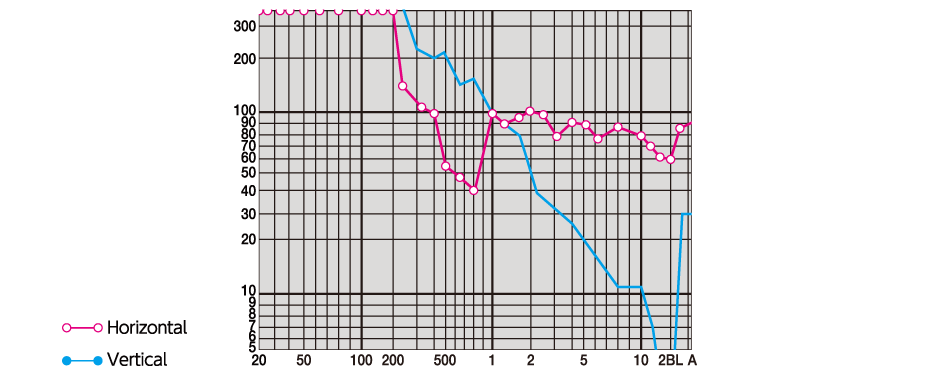

指向角度特性
WS-LA500A / WS-LA500AWP 定格
| 定格 | WS-LA500A | WS-LA500AWP |
|---|---|---|
| 形式 | 2ウェイバスレフ形 | |
| 入力インピーダンス | ロー： 8 Ω ハイ： 8 Ω |
|
| 許容入力 | ロー ：160 W / 320 W（RMS※1 / 連続プログラム） ：500 W / 2000 W（AES※2 / Peak） ハイ ：80 W / 160 W（RMS※1 / 連続プログラム） ：160 W / 640 W（AES※2 / Peak） |
|
| クロスオーバー周波数 | 1 kHz | |
| 出力音圧レベル | ロー： 96 dB（1 W / 1 m、Typical、自由空間） ハイ： 112 dB（1 W / 1 m、Typical、自由空間） |
|
| 周波数特性 | ロー： 70 Hz ～ 1.1 kHz（－10 dB、Typical、自由空間） ハイ： 1 kHz ～ 19.5 kHz（－10 dB、Typical、自由空間） |
|
| 入力端子 | コネクター×2 推奨プラグ： NL4FX（ノイトリック株式会社） |
コネクター×2 推奨プラグ： NLT4FX（ノイトリック株式会社） |
| 使用スピーカー | ロー用： 20 cmコーンスピーカー ×2、ハイ用： ドライバー×2 指向角度：水平 90 °、垂直 10 °※3 |
|
| 外形寸法 | 794 mm（幅）×258 mm（高さ）×337 mm（奥行） | |
| 質量 | 約27 kg | |
| 仕上げ | エンクロージャー： 木製（合板）、黒色半艶塗装（マンセルN1近似色） リギング金具： 金属製（SUS304）、黒色半艶塗装（マンセルN1近似色） パンチングネット： 金属製（SPCC）、黒色半艶塗装（マンセルN1近似色） |
|
| 角度可変範囲 | 垂直下向き 0 ° ～ 15°（1° 単位で設定可能） | |
| 防水性能 | - | IPX4 |
| 使用温度範囲 | －10 ℃ ～ ＋50 ℃ | －20 ℃ ～ ＋60 ℃ |
| 設置 | グランドスタック： 最大、WS-LA500A×6台＋WS-LA550A×2台 フライング： 最大20台（内サブウーハーは4台まで） |
グランドスタック： 最大、WS-LA500AWP×6台＋WS-LA550AWP×2台 フライング： 最大20台（内サブウーハーは4台まで） |
| 備考（本体に付属） | クイックリリースピン（サイド用、φ8 ㎜）： 4本 クイックリリースピン（リア用、φ10 ㎜）： 3本 サイドヒンジ（サイド用）： 2個 リアヒンジ（リア用） ： 1個 |
|
- ※1 JIS C 5532：2014 に規定された定格ノイズ電力
- ※2 AES2-1984（r2003）に規定されたPower-Handling
- ※3 垂直指向角度はシステムコンフィグレーションに依存
寸法図 （単位：mm）
